Jak prawidłowo łączyć panele słoneczne Goal Zero - szeregowo czy równolegle?
Prawidłowe łączenie paneli fotowoltaicznych Goal Zero ma kluczowe znaczenie dla wydajności, bezpieczeństwa i trwałości całego systemu fotowoltaicznego. Odpowiedni sposób połączenia wpływa nie tylko na moc ładowania, ale także na poziom napięcia, stabilność pracy oraz kompatybilność z daną stacją zasilania. W przypadku urządzeń Goal Zero, takich jak serie Boulder, Nomad czy Ranger, właściwe łączenie paneli fotowoltaicznych determinuje skuteczność ładowania stacji Yeti oraz ochronę kontrolera przed przeciążeniem. Celem tego artykułu jest szczegółowe omówienie zasad łączenia paneli w konfiguracjach szeregowych i równoległych, z uwzględnieniem charakterystyki technicznej produktów Goal Zero.

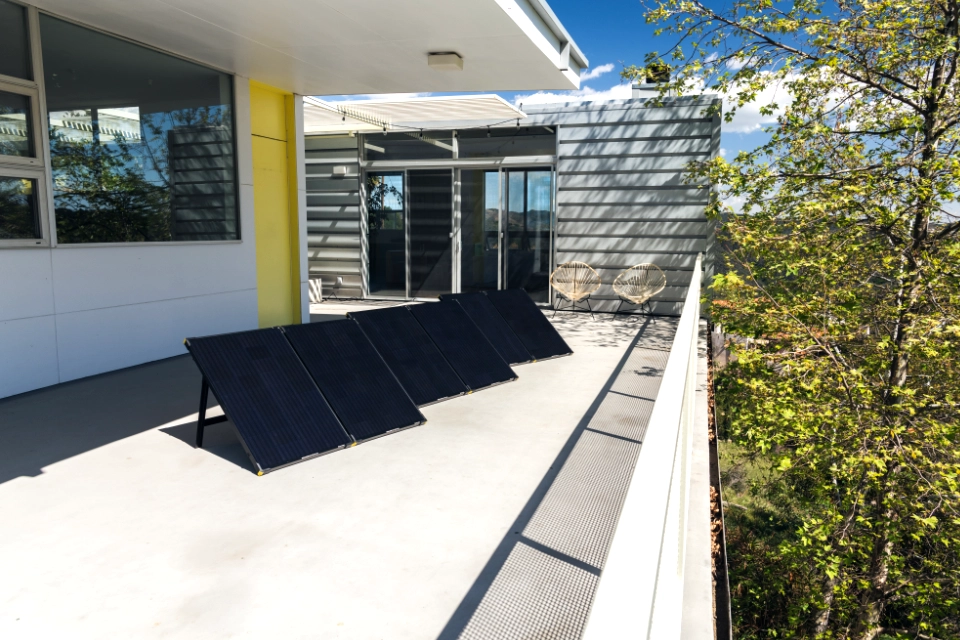

Zasada działania paneli fotowoltaicznych Goal Zero
Panele fotowoltaiczne Goal Zero przekształcają energię promieniowania słonecznego w prąd stały (DC), który może zasilać stacje zasilania lub akumulatory przez kontroler ładowania MPPT. Modele takie jak Boulder 100, Boulder 200 czy Ranger 300 wyposażone są w złącza HPP lub 8 mm, umożliwiające bezpośrednie połączenie ze stacjami zasilania Yeti. Każdy panel ma określone parametry: napięcie w punkcie mocy maksymalnej (Vmp), prąd maksymalny (Imp), napięcie obwodu otwartego (Voc) i prąd zwarciowy (Isc). Zrozumienie tych wartości pozwala dobrać właściwy sposób połączenia, aby uniknąć przekroczenia dopuszczalnego napięcia wejściowego i zapewnić optymalny przepływ energii.
Połączenie szeregowe - kiedy i jak je stosować
Połączenie szeregowe to układ, w którym napięcia poszczególnych paneli fotowoltaicznych sumują się, a prąd w całym łańcuchu jest równy prądowi pojedynczego modułu. Dla przykładu dwa panele Boulder 100 o napięciu roboczym 20 V połączone szeregowo dadzą 40 V przy tym samym prądzie. Takie rozwiązanie pozwala zminimalizować straty na przewodach i zwiększyć napięcie w systemie, co sprzyja pracy z kontrolerami MPPT o wyższym zakresie napięć. Jednak wadą konfiguracji szeregowej jest jej podatność na zacienienie - jeśli jeden panel fotowoltaiczny zostanie częściowo przysłonięty, spadek wydajności dotknie cały łańcuch. Ten typ połączenia najlepiej sprawdza się przy dużych zestawach paneli zasilających stacje Yeti 1500 X, Yeti 3000 X lub Yeti 6000 X.

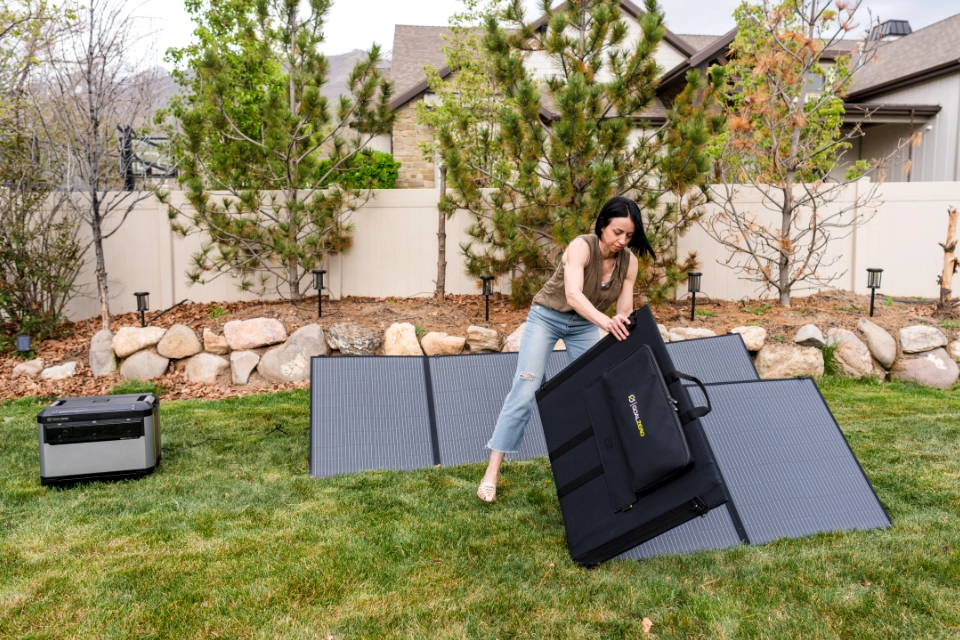

Połączenie równoległe - kiedy warto z niego skorzystać
W połączeniu równoległym wszystkie panele mają wspólne napięcie, natomiast ich prądy sumują się. Przykładowo dwa panele Boulder 100 o napięciu 20 V połączone równolegle zapewnią nadal 20 V, ale o dwukrotnie większym natężeniu. Taki układ jest bardziej odporny na częściowe zacienienie, ponieważ każdy panel pracuje niezależnie. Równoległe łączenie sprawdza się szczególnie w zestawach z mniejszymi stacjami zasilania, jak Yeti 500 czy Yeti 1000X, oraz w warunkach, gdzie ekspozycja paneli fotowoltaicznych na słońce jest zmienna. Wadą połączenia równoległego jest konieczność stosowania przewodów o większym przekroju, aby uniknąć strat mocy wynikających z wyższego natężenia prądu.
Parametry elektryczne, ważne przy łączeniu paneli fotowoltaicznych
Przed połączeniem paneli fotowoltaicznych warto znać podstawowe parametry elektryczne. Napięcie obwodu otwartego (Voc) określa maksymalne napięcie, jakie panel słoneczny może wygenerować bez obciążenia. Napięcie w punkcie mocy maksymalnej (Vmp) i prąd w tym punkcie (Imp) pozwalają oszacować rzeczywistą moc uzyskiwaną w czasie pracy. Prąd zwarciowy (Isc) to wartość maksymalna, jaka może popłynąć w ekstremalnych warunkach. W konfiguracji szeregowej sumują się napięcia (Voc, Vmp), natomiast w równoległej sumują się prądy (Isc, Imp). Znając te wartości, można określić, czy zestaw nie przekroczy dopuszczalnego napięcia wejściowego stacji zasilania, co w przypadku Goal Zero Yeti jest kluczowe dla bezpieczeństwa układu.

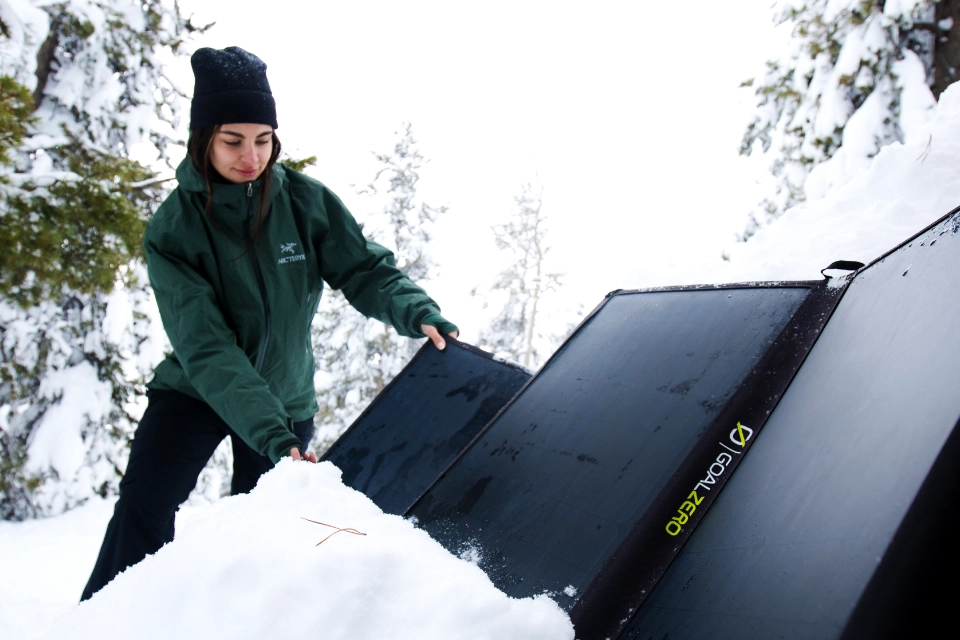

Limity wejściowe stacji Yeti i kontrolerów MPPT
Każda stacja zasilania Goal Zero posiada ograniczenia dotyczące napięcia i prądu wejściowego, które nie mogą zostać przekroczone. Dla przykładu Yeti 1000X akceptuje napięcia w zakresie 14-50 V DC, a Yeti 3000X do 50 V DC. Przekroczenie tych wartości może spowodować trwałe uszkodzenie elektroniki wejściowej. Modele Yeti PRO 4000 czy Yeti PRO 6000 mają osobne moduły MPPT z wyższymi limitami, co umożliwia bezpieczne łączenie kilku paneli w szereg. Zawsze należy odnieść się do specyfikacji technicznej danego urządzenia przed podłączeniem paneli. W przypadku wątpliwości warto zastosować łączenie równoległe lub korzystać z dedykowanych kabli 4x HPP Combiner, które automatycznie zapewniają właściwą polaryzację i równoległy układ połączeń.
Kable, złącza i zgodność
Panele słoneczne Goal Zero wykorzystują charakterystyczne złącza HPP (High Power Port) oraz 8 mm DC, a w nowszych modelach również MC4. Każdy typ przewodu ma określone limity prądowe i napięciowe, dlatego nie należy stosować przypadkowych adapterów. Oryginalne akcesoria Goal Zero gwarantują prawidłowe dopasowanie i bezpieczeństwo pracy. Przy dłuższych odcinkach przewodów należy uwzględnić spadki napięcia, które mogą ograniczyć moc ładowania. W praktyce do systemów o wyższej mocy zaleca się używanie kabli HPP o większym przekroju oraz unikanie łączenia różnych typów złączy w jednym obwodzie bez odpowiedniego adaptera.

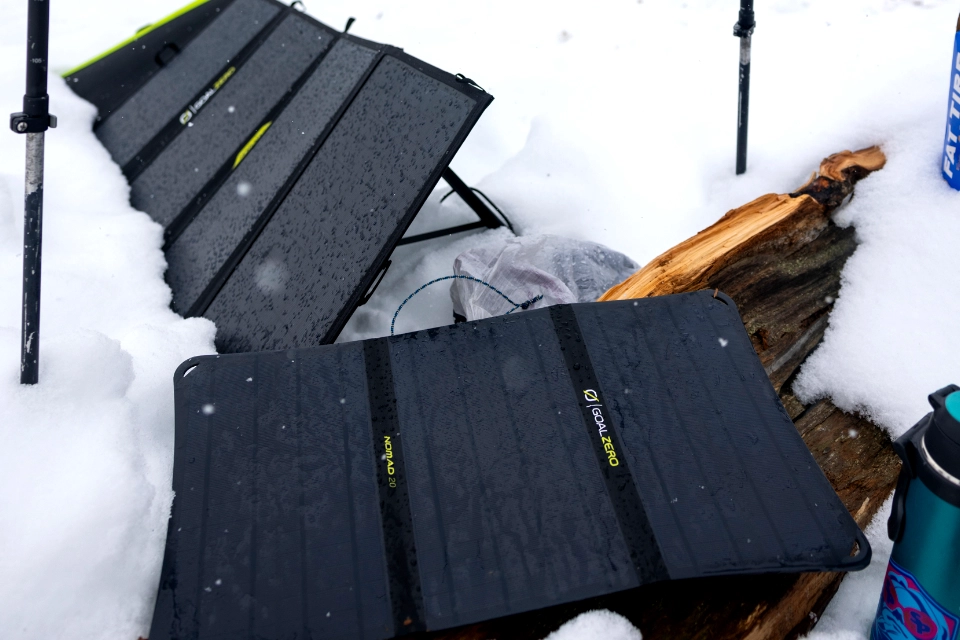

Czy można łączyć panele fotowoltaiczne o różnych parametrach
Łączenie paneli fotowoltaicznych o różnych mocach i napięciach wymaga ostrożności - w szeregu prąd ogranicza najsłabszy moduł i łatwo o pracę poza Vmp, w równoległym napięcie zjedzie do najniższego Vmp i mocniejsze panele zostaną zdławione. Najlepiej łączyć identyczne modele o zbliżonych Vmp, Voc, Imp i Isc. Zawsze policz sumaryczne Voc w najniższej temperaturze i sprawdź limity wejścia MPPT oraz zastosuj bezpieczniki dla gałęzi równoległych. Gdy musisz mieszać panele - rozdziel łańcuchy na osobne wejścia lub użyj kontrolera z wieloma MPPT.
Lista kontrolna przed połączeniem paneli fotowoltaicznych
Przed uruchomieniem systemu warto wykonać krótką kontrolę. Sprawdź polaryzację złączy, napięcie wyjściowe zestawu, szczelność połączeń oraz stan przewodów. Upewnij się, że suma napięć w połączeniu szeregowym nie przekracza limitu stacji Yeti, a prąd w konfiguracji równoległej nie przekracza dopuszczalnego natężenia przewodów. Wszystkie panele powinny być ustawione w podobnych warunkach oświetleniowych. Po podłączeniu paneli fotowoltaicznych warto monitorować wskazania kontrolera MPPT, aby upewnić się, że ładowanie przebiega prawidłowo. Zweryfikuj również wartości Voc w najniższej spodziewanej temperaturze i pozostaw margines bezpieczeństwa względem maksymalnego napięcia wejściowego kontrolera. Zapisz parametry początkowe i obserwuj stabilność mocy w czasie, co ułatwi szybką diagnostykę ewentualnych spadków wydajności.
Najczęstsze błędy użytkowników
Do najczęstszych błędów należy odwrotne podłączenie polaryzacji, łączenie paneli fotowoltaicznych o różnych napięciach, przekroczenie dopuszczalnego Voc oraz stosowanie zbyt cienkich przewodów, co skutkuje spadkiem napięcia i stratą mocy. Błędem jest także używanie nieoryginalnych kabli lub łączenie złączy o różnych standardach bez odpowiednich adapterów. Niektórzy użytkownicy montują panele słoneczne w miejscach zacienionych lub o złym kącie nachylenia, co drastycznie obniża efektywność ładowania. Uniknięcie tych problemów wymaga przestrzegania zaleceń producenta i stosowania dedykowanych akcesoriów Goal Zero.
Nasze rekomendacje
Prawidłowe łączenie paneli słonecznych Goal Zero wymaga zrozumienia podstawowych zasad elektryki i znajomości ograniczeń konkretnej stacji zasilania. Połączenie szeregowe jest idealne dla dużych systemów o wyższym napięciu roboczym, natomiast połączenie równoległe sprawdzi się przy mniejszych zestawach lub w warunkach zmiennego nasłonecznienia. Kluczem do sukcesu jest używanie oryginalnych kabli i złączy, zachowanie zgodności napięć oraz unikanie nadmiernych długości przewodów. Dzięki właściwej konfiguracji panele słoneczne Goal Zero mogą pracować z maksymalną wydajnością, zapewniając niezawodne źródło energii w każdych warunkach terenowych.
